揭秘塑料光纖照明系統原理

時間:2025-03-28 10:18:37　

　　塑料光纖照明憑借安全無電、色彩可控和柔性導光三大核心優勢，已成為建筑裝飾、景觀亮化、醫療設備等領域的熱門技術。森沃科技將深入解析其工作原理、核心組件及創新應用案例，揭秘這種“冷光源”背后的科技密碼

　　一、核心原理：全反射定律與光路設計

　　1.光的全反射傳遞機制

　　塑料光纖（POF）由芯層（高折射率）和包層（低折射率）構成。當光從芯層射向包層界面時，若入射角大于臨界角，光線將完全反射回芯層，形成連續的全反射傳播路徑。這種特性使光能在柔性光纖中傳輸數十米而不散失

　　折射率差控制：芯層常用PMMA（折射率1.49）或PS材料，包層采用氟化聚合物（折射率1.35-1.42），兩者折射率差需≥0.05以保證全反射條件

　　傳輸損耗管理：優質PMMA光纖在可見光波段（400-700nm）的衰減率約150-200dB/km，支持30米內的有效光傳輸

　　2.塑料光纖的兩種發光模式對比

　　1.端發光光纖（尾光光纖）

　　端發光光纖的核心特征是光線從光纖末端集中輸出，形成高亮度光斑，光斑直徑通常在0.5-5mm之間

　　其工作原理基于全反射定律，光源通過濾色片和反光鏡形成平行光束后，由光纖末端導出，適用于需要局部強光照明的場景。例如：

　　醫療內窺鏡：日本AsahiKasei公司通過雙光路設計，利用端發光光纖實現0.1mm級細胞結構的實時成像

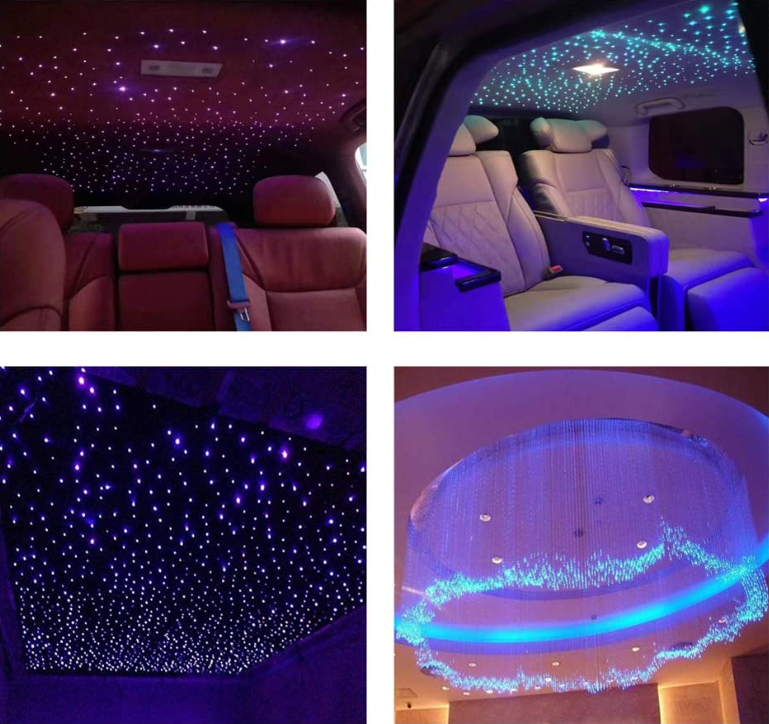

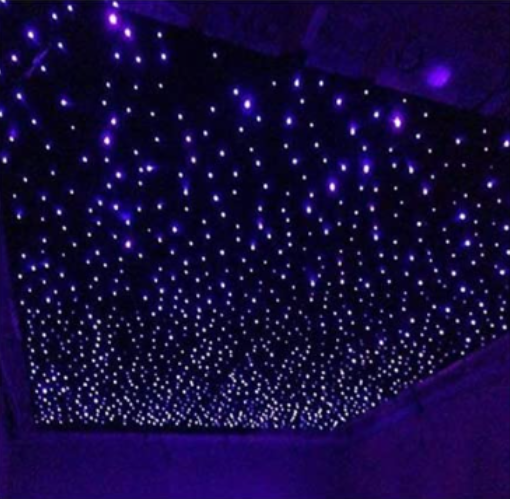

　　星空頂與廣告燈牌：通過多點末端發光模擬星空效果或高亮度廣告標識，單點亮度可達300cd/m2以上

　　短距離信息傳輸：在汽車氛圍燈等場景中，利用其高指向性實現精準導光

　　技術優勢包括單點亮度高、光色純凈（通過濾色片控制），但其傳輸距離一般限制在30米以內，需配合高功率LED或激光光源（150-250W）使用

　　2.側發光光纖（通體發光光纖）

　　側發光光纖通過表面微結構刻蝕或摻雜散射粒子，使光線沿光纖長度方向均勻散射，形成柔和的通體光暈效果

　　其特點包括：

　　均勻輝光：發光長度可達50米，適合大范圍輪廓勾勒，如上海中心大廈的動態建筑輪廓照明

　　安全性與耐候性：采用氟化包層和抗紫外線材料，可在-40℃至85℃環境中穩定工作，壽命超10年

　　柔性安裝：彎曲半徑可低至6mm（以1mm光纖為例），適用于溶洞、水池等復雜地形亮化

　　典型應用場景包括建筑外立面輪廓、水下照明（如深圳灣廣場的互動地磚），以及文物保護（如故宮博物院的無紫外損傷照明）

　　關鍵差異總結

　　發光特性：端發光以點狀高亮度為主，側發光以線狀均勻散射為特色；

　　材料工藝：端發光光纖芯材多為PMMA（折射率1.49），側發光需通過表面改性增強散射效率

　　能耗與壽命：端發光依賴高功率光源，能耗較高；側發光通過低衰減設計（150-200dB/km）實現長距離節能照明

　　應用場景分化：端發光聚焦精準照明與醫療領域，側發光則主打大范圍裝飾與安全場景

　　過互補性設計，共同推動塑料光纖在建筑、醫療、景觀等領域的多元化應用，未來隨著氘化PMMA和納米復合材料的普及，其性能邊界將進一步突破

　　二、系統構成：四大核心組件詳解

　　1.光源發生器

　　高功率LED/激光器：常用150-250WLED模組，配合非球面反光鏡形成平行光束，光效達120lm/W

　　智能調光系統：通過濾色片快速切換紅/綠/藍光，支持1600萬色動態漸變，響應速度≤0.1秒

　　2.光纖組件

　　柔性導光體：直徑0.5-30mm可選，彎曲半徑可低至6mm（1mm光纖180°彎曲100次無損耗）

　　特殊處理工藝：側發光光纖通過表面微結構刻蝕或摻雜散射粒子，實現均勻輝光效果

　　3.安全防護設計

　　光電分離結構：光源與發光點物理隔離，適用于水池、油庫等危險場景（符合IEC60695阻燃標準）

　　抗老化性能：氟化包層+紫外線吸收劑，使光纖在-40℃~85℃環境中壽命超10年

　　三、創新應用案例

　　1.醫療內窺鏡革命

　　雙光路設計：日本AsahiKasei公司開發的PMMA光纖束，通過熔融石英端蓋實現激發光與成像光分離，消除背景熒光干擾

　　實時成像：在離體肺組織實驗中，成功實現0.1mm級細胞結構的清晰觀測

　　2.智能建筑亮化

　　動態輪廓照明：上海中心大廈采用側發光光纖系統，通過RGB調色實現四季主題色變換，能耗比傳統LED降低40%

　　互動地磚：深圳灣廣場鋪設光纖甬道，壓力感應觸發星光流動效果，單點亮度＞300cd/m2

　　3.文物保護創新

　　零紫外損傷：故宮博物院采用端發光光纖照明書畫藏品，光譜純度＞98%，避免傳統燈光導致的顏料氧化

　　四、技術突破與未來趨勢

　　1.材料升級

　　氘化PMMA：中科院研發的氘化技術，將工作波長拓展至850nm近紅外波段，衰減率降至50dB/km

　　納米復合纖維：摻入二氧化鈦納米顆粒的光纖，散射效率提升3倍，適合大面積均勻照明

　　2.智能化控制

　　物聯網集成：通過DMX512協議實現萬級節點同步調光，延遲＜1ms，已應用于杭州亞運會場館燈光秀

　　自感知系統：嵌入光纖光柵傳感器，實時監測溫度、形變并自動調節光強

　　結語：光與影的科技藝術

　　塑料光纖照明系統以全反射定律為基石，通過光源優化與光纖改性持續突破技術邊界。從璀璨的城市夜景到微創醫療手術，這種“會跳舞的光”正在重新定義人類對光影的掌控能力。隨著5G+AI技術的融合，未來光纖照明將向自適應交互與超低損耗傳輸方向持續進化
